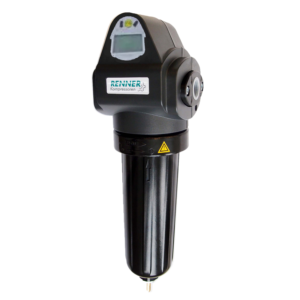

Магістральний фільтр
RF 0035 – 1100
Магістральні фільтри серії RF надійно очищують повітря від масляних домішок та водяних випарів, а також видаляють тверді частинки. Оптимізована конструкція фільтра та інноваційна технологія фільтрації забезпечують низькі втрати тиску та високу ефективність сепарації. Міцний алюмінієвий корпус, покритий поліефірною смолою, надзвичайно стійкий до агресивних конденсатів. Унікальний замок спрощує заміну фільтра без інструментів та запобігає відкриттю фільтра під тиском, що підвищує безпеку експлуатації.
Характерні особливості
Рішучі завжди
отримують більше
Заповніть форму і отримайте швидку безкоштовну консультацію
Більше технічної інформації про обладнання
| Модель | Підключення | Продуктивність при 7 бар | Максимальний робочий тиск | Вага фільтра Standard | Вага фільтра Superplus (1) | |
| дюйм | м3/хв | фут3/хв | бар | кг | кг | |
| RF 0035 | G3/8 | 0,58 | 20 | 16 | 0,5 | 1,6 |
| RF 0070 | G1/2 | 1,16 | 41 | 16 | 0,9 | 2,0 |
| RF 0120 | G1/2 | 2,00 | 71 | 16 | 1,0 | 2,1 |
| RF 0210 | G1 | 3,50 | 124 | 16 | 2,0 | 3,1 |
| RF 0320 | G1 | 5,33 | 188 | 16 | 2,2 | 3,3 |
| RF 0450 | G11/4 | 7,50 | 265 | 16 | 5,2 | 6,7 |
| RF 0600 | G11/2 | 10,00 | 353 | 16 | 5,2 | 6,7 |
| RF 0750 | G2 | 12,50 | 441 | 16 | 5,2 | 6,7 |
| RF 1100 | G2 | 18,33 | 647 | 16 | 7,2 | 6,9 |
| RF 1500 | G21/2 | 25,00 | 883 | 16 | 8,3 | 7,3 |
(1) Superplus: вкл. економайзер і конденсатовідвідник UFM-D з регулюванням рівня
Коригувальний коефіцієнт
Vcorr = Vnom / f
Коефіцієнт перерахунку f при різних робочих тисках
| Робочий тиск | 1 бар | 2 бар | 3 бар | 4 бар | 5 бар | 6 бар | 7 бар | 8 бар | 9 бар | 10 бар | 11 бар | 12 бар | 13 бар | 14 бар | 15 бар | 16 бар |
| Factor = f | 0,25 | 0,38 | 0,50 | 0,63 | 0,75 | 0,88 | 1,00 | 1,13 | 1,25 | 1,38 | 1,50 | 1,63 | 1,75 | 1,88 | 2,00 | 2,13 |
Приклад:
Vnom = 5,83 м3/хв, робочий тиск 9 бар
Vcorr = 5,83 / 1,25 = 4,66 м3/хв => Модель RF 0320
У стандартній комплектації фільтри оснащені механічно керованим конденсатовідвідником. Версія Superplus оснащена економайзером для контролю терміну заміни фільтрувальних елементів, перепаду тиску, а також регульованим рівнем зливу конденсату UFM-D.
Залежно від вимог до якості повітря доступні різні фільтрувальні елементи:
- RF-V / фільтр тонкого очищення: ефективність сепарації відповідно до ISO 12500-1 та ISO 5011. Видалення частинок до 1 мікрона | Відділення мастила <0,2 мг/м³
- RF-M / фільтр тонкого очищення: ефективність сепарації відповідно до ISO 12500-1 та ISO 12500-3. Видалення частинок <0,1 мкм | Відділення мастила <0,02 мг/м³
- RF-S / фільтр надтонкого очищення: ефективність сепарації відповідно до ISO 12500-1 та ISO 12500-3. Видалення частинок <0,01 мікрон | Відділення мастила <0,01 мг/м³
- RF-A / вугільний фільтр: адсорбційний фільтр для видалення масляної пари та вуглеводнів, а також запахів | Відділення мастила <0,003 мг/м³
