Магістральний триступеневий фільтр
RF-T 0050 – 0110 / DF-T 0050 – 0110
Інноваційні триступеневі магістральні фільтри RF-T є унікальною комбінацією трьох високопродуктивних фільтрів в одному корпусі. Комбіновані фільтри грубого очищення, вугільні фільтри та фільтри тонкого очищення надійно видаляють масляні частинки, тверді частинки, масляні випари та інші домішки. Оптимізована конструкція фільтра та інноваційна технологія фільтрації забезпечують низькі втрати тиску та високу ефективність сепарації. Вбудований у корпус фільтра економайзер контролює термін служби обладнання та перепад тиску, а також автоматично сигналізує про необхідність зміни фільтрувальних елементів для економічної та безпечної експлуатації.
Характерні особливості
Рішучі завжди
отримують більше
Заповніть форму і отримайте швидку безкоштовну консультацію
Більше технічної інформації про обладнання
| Модель | Підключення | Продуктивність при 7 бар | Максимальний робочий тиск | |
| дюйм | м3/хв | фут3/хв | бар | |
| RF-T 0050 | G1/2 | 0,83 | 29,3 | 16 |
| RF-T 0080 | G3/4 | 1,33 | 46,9 | 16 |
| RF-T 0110 | G1 | 1,83 | 64,6 | 16 |
| DF-T 0050* | G1/2 | 0,83 | 29,3 | 16 |
| DF-T 0080* | G3/4 | 1,33 | 46,9 | 16 |
| DF-T 0110* | G1 | 1,83 | 64,6 | 16 |
* фільтрувальні елементи та корпуси не містять силікону та антиадгезивів.

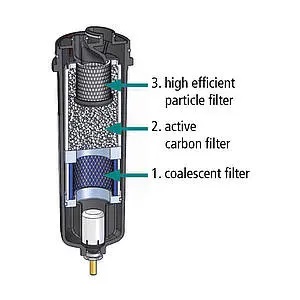

Триступеневий фільтрувальний елемент, що складається з субмікрокоалесцентного фільтрувального рівня, активованого вугільного фільтра та високоефективного фільтра частинок (клас якості повітря 1 згідно з ISO8573-1:2010) з манометром перепаду тиску, економайзером, вкл. поплавковий дренаж конденсату.
| Дані продуктивності фільтра при номінальній швидкості потоку, визначеній наступними умовами експлуатації | Поперечний переріз фільтрувального елемента | ||
| Вхідний отвір | Робочий надлишковий тиск | 7 бар |  |
| Робоча температура (1) | 20 °C | ||
| Вміст мастильного аерозолю на вході | 3 мг/м3 | ||
| Вміст вологи | Відносна вологість 50%, відповідає точці роси під тиском прибл. +10°C при 20°C робочої температури | ||
| Вихідний отвір | Клас якості стисненого повітря за відповідно до ISO 8573-1:2010 для мастила | < 0,003 мг/м3, Клас 1 | |
| Клас якості стисненого повітря за відповідно до ISO 8573-1:2010 для твердих частинок | Клас 1 | ||
| Перепад тиску в новому стані, сухий | 330 мбар | ||
| Термін служби ступеня активованого вугілля | 2000 годин роботи | ||
(1) Рекомендована максимальна робоча температура становить 30°C, тому що з підвищенням температури термін служби фільтра скорочується (при 30°C термін служби для мінерального мастила ISO 46 становить приблизно 1000 робочих годин)
Коригувальний коефіцієнт
Vcorr = Vnom / f
Коефіцієнт перерахунку f при різних робочих тисках
| Робочий тиск | 1 бар | 2 бар | 3 бар | 4 бар | 5 бар | 6 бар | 7 бар | 8 бар | 9 бар | 10 бар | 11 бар | 12 бар | 13 бар | 14 бар | 15 бар | 16 бар |
| Factor = f | 0,25 | 0,38 | 0,50 | 0,63 | 0,75 | 0,88 | 1,00 | 1,13 | 1,25 | 1,38 | 1,50 | 1,63 | 1,75 | 1,88 | 2,00 | 2,13 |
Приклад:
Vnom = 1,66 м3/хв, робочий тиск 9 бар
Vcorr = 5,83 / 1,25 = 1,33 м3/хв => Модель RF-T 0080
Міцний алюмінієвий корпус, покритий поліефірною смолою, надзвичайно стійкий до агресивних конденсатів. Унікальна конструкція спрощує заміну фільтра без інструментів та запобігає відкриттю фільтра під тиском, що підвищує безпеку експлуатації. Фільтри доступні в стандартній комплектації з відведенням конденсату KA ½ “і опціонально у виконанні без силікону та антиадгезивів (DF-T).
Характеристики:
- Висока якість стисненого повітря відповідно до ISO 8573-1 завдяки комбінації фільтра грубого очищення, вугільного фільтра та фільтра тонкого очищення
- Низькі втрати тиску та економія фінансів завдяки оптимізованій конструкції фільтра
- 3-в-1 – три фільтри в одному корпусі
- Моніторинг роботи та економія завдяки вбудованому економайзеру
- Простота обслуговування завдяки легкій заміні фільтрувального елемента
- Безпека експлуатації – неможливо відкрити під тиском
- Міцний та стійкий до корозії алюмінієвий корпус із покриттям з поліефірної смоли
