Циклонний сепаратор
RF-C 0050 – 1500
Компактні циклонні сепаратори RF-C є економічним вибором для легкого та надійного відділення великої кількості конденсату та грубих частинок бруду.
Характерні особливості
Рішучі завжди
отримують більше
Заповніть форму і отримайте швидку безкоштовну консультацію
Більше технічної інформації про обладнання
| Модель |

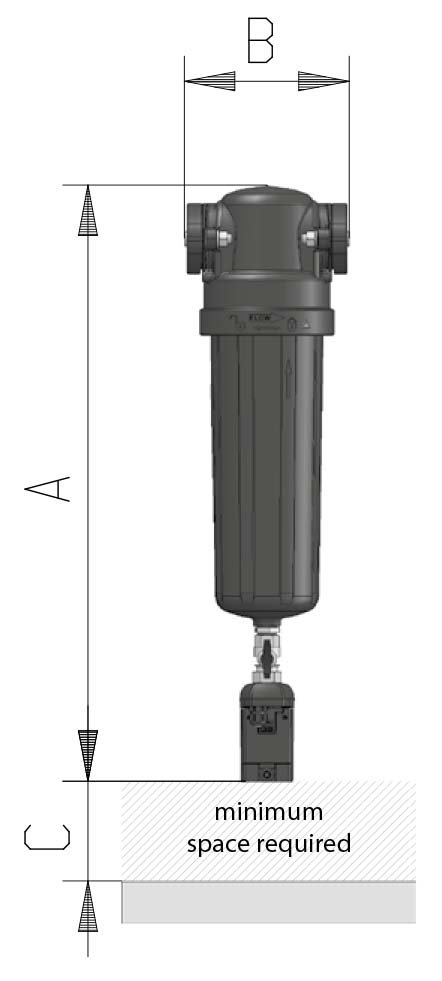

Підключення | Продуктивність при 7 бар | Габарити | Вага | ||||
| мм | ||||||||
| дюйм | м3/хв | фут3/хв | макс. тиск | А | В | С | кг | |
| RF-C 0050(1) | G3/8 | 0,83 | 29 | 16 | 375 | 76 | 70 | 1,2 |
| RF-C 0120(1) | G1/2 | 2,00 | 71 | 16 | 418 | 103 | 70 | 1,6 |
| RF-C 0210(1) | G1 | 3,50 | 124 | 16 | 503 | 139 | 70 | 2,7 |
| RF-C 0320(1) | G1 | 5,33 | 188 | 16 | 503 | 139 | 70 | 2,7 |
| RF-C 0450(2) | G11/2 | 7,50 | 265 | 16 | 739 | 190 | 70 | 2,9 |
| RF-C 0750(2) | G2 | 12,5 | 441 | 16 | 739 | 190 | 70 | 2,9 |
| RF-C 1100(2) | G2 | 18,33 | 647 | 16 | 739 | 190 | 70 | 2,9 |
| RF-C 1500(2) | G21/2 | 25,00 | 883 | 16 | 848 | 248 | 70 | 6,6 |
(1) вкл. UFM-D 05 (2) вкл. UFM-D 10
Переваги: дуже низькі витрати на технічне обслуговування, простий у встановленні, високоефективний автоматичний дефлектор, міцний алюмінієвий корпус.
Коригувальний коефіцієнт
Vcorr = Vnom / f
Коефіцієнт перерахунку f при різних робочих тисках
| Робочий тиск | 1 бар | 2 бар | 3 бар | 4 бар | 5 бар | 6 бар | 7 бар | 8 бар | 9 бар | 10 бар | 11 бар | 12 бар | 13 бар | 14 бар | 15 бар | 16 бар |
| Factor = f | 0,25 | 0,38 | 0,50 | 0,63 | 0,75 | 0,88 | 1,00 | 1,13 | 1,25 | 1,38 | 1,50 | 1,63 | 1,75 | 1,88 | 2,00 | 2,13 |
Приклад:
Vnom = 5,83 м3/хв, робочий тиск 9 бар
Vcorr = 5,83 / 1,25 = 4,66 м3/хв => Модель RF-C 0320
Інноваційний обертовий рух (подібний циклону) стисненого повітря, створюваний циклонним сепаратором, вивільняє тверді та рідкі компоненти з повітря з ефективністю 99% і направляє їх через внутрішню стінку камери до контейнера для збору конденсату. Тут частинки бруду та конденсат повністю автоматично відокремлюються за допомогою конденсатовідвідника з контрольованим рівнем.
Міцний алюмінієвий корпус забезпечує тривалий термін служби та захищає від корозії. Оптимізована по потоку конструкція корпусу забезпечує дуже низькі втрати тиску та економічну обробку стисненого повітря. Байонетний замок спрощує заміну фільтрувального елемента.
Переваги:
- Високе відділення конденсату з ефективністю 99% завдяки інноваційному генератору завихрення
- Економія витрат на електроенергію завдяки конструкції, оптимізованій по потоку, і відповідним низьким втратам тиску
- Простий в обслуговуванні завдяки байонетному замку та повністю автоматичному конденсатовідводу
- Міцний і стійкий до корозії завдяки міцному алюмінієвому корпусу та покриттю зануренням
- Легке встановлення – пряме встановлення в лінію стисненого повітря за компресором
