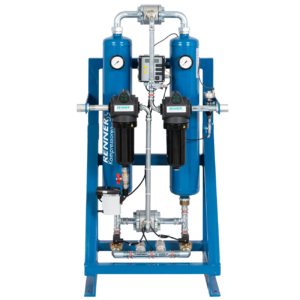

Адсорбційний осушувач
RAT-40 0100 – 1650
Адсорбційні осушувачі RAT-40 0100 – 1650 з холодною регенерацією являють собою комплексну систему очищення з вбудованими фільтрами грубого та тонкого очищення, а також автоматичним конденсатовідвідником. RAT-40 використовує високоякісний осушувач, який видаляє вологу зі стисненого повітря та забезпечує безпечний виробничий процес.
Характерні особливості
Рішучі завжди
отримують більше
Заповніть форму і отримайте швидку безкоштовну консультацію
Більше технічної інформації про обладнання
| Модель | Продуктивність при 7 бар номінально(1) | Втрата тиску | Підключення | Габарити (Д х Ш х В) | Вага | |
| м3/хв | фут3/хв | бар | дюйм / DIN-фланець | мм | кг | |
| RAT-40 0100 | 1,67 | 59 | 0,09 | G1 | 700 х 450 х 1600 | 155 |
| RAT-40 0150 | 2,50 | 88 | 0,14 | G1 | 700 х 450 х 2025 | 185 |
| RAT-40 0175 | 2,92 | 103 | 0,08 | G1 | 850 х 600 х 1905 | 245 |
| RAT-40 0225 | 3,75 | 132 | 0,09 | G11/2 | 870 х 600 х 1905 | 245 |
| RAT-40 0300 | 5,00 | 177 | 0,13 | G11/2 | 920 х 650 х 1890 | 290 |
| RAT-40 0375 | 6,25 | 221 | 0,15 | G11/2 | 920 х 650 х 2220 | 370 |
| RAT-40 0550 | 9,17 | 324 | 0,15 | G2 | 1190 х 750 х 2180 | 400 |
| RAT-40 0650 | 10,83 | 382 | 0,19 | G2 | 1190 х 750 х 2180 | 475 |
| RAT-40 0850 | 14,17 | 500 | 0,22 | G2 | 1320 х 850 х 2315 | 565 |
| RAT-40 1000 | 16,67 | 589 | 0,19 | G2 | 1320 х 850 х 2330 | 646 |
| RAT-40 1350 | 22,50 | 795 | 0,19 | DN 80 | 1500 х 950 х 2555 | 1230 |
| RAT-40 1650 | 27,50 | 971 | 0,23 | DN 80 | 1700 х 1050 х 2365 | 1400 |
(1) відповідно до ISO 7183 (з 1 бар абсолютного тиску та 20°C, при температурі на вході 35°C)
Моделі Superplus, вкл. контроль продуктивності залежно від точки роси та текстовий дисплей
Електроживлення: 230 В / 50 Гц / 1 фаза. Робочий тиск 4-16 бар (RAT-40 0100 – 1000) або 4-10 бар (RAT-40 1350 – 1650)
Скорегована продуктивність осушувача
Vcorr = Vnom / f
| Factor = f | 4 бар | 5 бар | 6 бар | 7 бар | 8 бар | 9 бар | 10 бар | 11 бар | 12 бар | 13 бар | 14 бар | 15 бар | 16 бар |
| 25°C | 0,75 | 0,90 | 1,05 | 1,20 | 1,35 | 1,50 | 1,65 | 1,80 | 1,95 | 2,10 | 2,25 | 2,40 | 2,55 |
| 30°C | 0,69 | 0,83 | 0,96 | 1,10 | 1,24 | 1,38 | 1,51 | 1,65 | 1,79 | 1,93 | 2,06 | 2,20 | 2,34 |
| 35°C* | 0,63 | 0,75 | 0,88 | 1,00 | 1,13 | 1,25 | 1,38 | 1,50 | 1,63 | 1,75 | 1,88 | 2,00 | 2,13 |
Factor для температури на вході > 35°C – за запитом.
Приклад:
Vnom = 3,34 м3/хв, температура на вході 30°C, робочий тиск 10 бар
Vcorr = 3,34 / 1,51 = 2,2 м3/хв => Модель RAT-40 0150
Адсорбційні осушувачі зазвичай складаються з двох сушильних резервуарів для регулярної регенерації адсорбенту, щоб він відновив свою здатність до осушення. Перша ємність осушує вхідне стиснене повітря, тоді як друга ємність регенерується. Кожна колона перемикає завдання, коли інша колона повністю відновлюється.
Версія Superplus оснащена регулятором продуктивності залежно від точки роси. Безперервне вимірювання точки роси відбувається на виході стисненого повітря. Колона перемикає завдання лише тоді, коли осушувач повністю завантажений, регенераційне повітря, збережене таким чином, покращує економічну ефективність.
Переваги:
- Швидке та просте введення в експлуатацію – готова система з узгодженими компонентами
- Високоякісне стиснене повітря завдяки встановленим фільтрам грубого та тонкого очищення, а також автоматичному конденсатовідвіднику
- Невелика потреба в просторі завдяки компактній конструкції
- Економія регенераційного повітря завдяки з’єднанню з компресором і періодичній роботі
- Зменшення експлуатаційних витрат завдяки адаптації часу адсорбції до фактичного споживання води (для версії SuperPlus)
