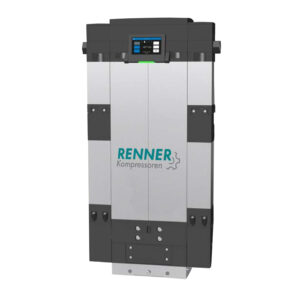

Адсорбційний осушувач
RAT-S 0005 – 0100

Оформити замовлення

Адсорбційні осушувачі RAT-S 0005 – 0100 з холодною регенерацією являють собою комплексну систему очищення з вбудованими фільтрами грубого та тонкого очищення, а також автоматичним конденсатовідвідником. Усі механічні та електронні компоненти об’єднані в унікальний та компактний багатофункціональний блок. Це дозволяє легко обслуговувати у обладнання навіть при обмеженому просторі.

Характерні особливості

null

Тривалий термін служби

null

Компактність

null

Надійність

null

Ергономічність

Рішучі завжди
отримують більше

Заповніть форму і отримайте швидку безкоштовну консультацію

Більше технічної інформації про обладнання

Модель Продуктивність при 7 бар номінально(1) Підключення Вага Standard Superplus(2)
Габарити (Д х Ш х В) Габарити (Д х Ш х В)
м3/хв фут3/хв дюйм кг мм мм
RAT-S 0005 0,08 2,83 G1/2 10 314 х 137 х 490 314 х 114 х 497
RAT-S 0010 0,17 6,00 G1/2 15 314 х 137 х 757 314 х 114 х 764
RAT-S 0015 0,25 8,83 G1/2 21 314 х 137 х 1024 314 х 114 х 1031
RAT-S 0020 0,33 11,65 G1/2 26 314 х 137 х 1291 314 х 114 х 1298
RAT-S 0025 0,42 14,83 G1/2 31 314 х 137 х 1558 314 х 114 х 1565
RAT-S 0035 0,58 20,48 G1 34 464 х 191 х 849 464 х 168 х 866
RAT-S 0050 0,83 29,31 G1 45 464 х 191 х 1113 46 х 168 х 1130
RAT-S 0065 1,08 38,14 G1 57 464 х 191 х 1377 464 х 168 х 1394
RAT-S 0080 1,33 46,97 G1 68 464 х 191 х 1641 464 х 168 х 1658
RAT-S 0100 1,67 58,98 G1 79 464 х 191 х 1905 464 х 168 х 1922

(1) відповідно до ISO 7183 (з 1 бар абсолютного тиску та 20°C, при температурі на вході 35°C)
(2) Моделі Superplus вкл. передавач точки роси та контроль продуктивності залежно від точки роси, сенсорний дисплей
Електроживлення: 230 В / 50 Гц / 1 фаза. Робочий тиск 4-16 бар (RAT-S 0005 – 0025) або 4-12 бар (RAT-S 0035 – 0100)

Скорегована продуктивність осушувача

Vcorr = Vnom / f

Factor = f 4 бар 5 бар 6 бар 7 бар 8 бар 9 бар 10 бар 11 бар 12 бар 13 бар 14 бар 15 бар 16 бар
35°C 0,63 0,75 0,88 1,00 1,12 1,25 1,33 1,39 1,45 1,50 1,55 1,60 1,65
40°C 0,48 0,57 0,67 0,76 0,86 0,95 1,05 1,14 1,24 1,33 1,43 1,52 1,62
45°C 0,37 0,44 0,51 0,58 0,66 0,73 0,81 0,88 0,95 1,03 1,10 1,17 1,25
50°C 0,28 0,34 0,40 0,46 0,51 0,57 0,63 0,68 0,74 0,79 0,85 0,91 0,97
55°C 0,22 0,27 0,31 0,36 0,40 0,44 0,49 0,53 0,58 0,62 0,67 0,71 0,76

Factor для температури на вході <35°C – за запитом.

Приклад:

Vnom = 0,91 м3/хв, температура на вході 25°C, робочий тиск 7 бар

Vcorr = 0,91 / 1,15 = 0,79 м3/хв => Модель RAT-S 0050

Оптимальні інтервали заміни для фільтрів та картриджів з осушувачем відображаються на текстовому дисплеї.

Електронне керування також дозволяє з’єднуватися з компресором для економії повітря для регенерації та пропонує безліч інших опцій для моніторингу та оптимізації роботи установки.

Переваги:

  • Швидке та просте введення в експлуатацію – комплексна система під ключ з узгодженими компонентами
  • Високоякісне стиснене повітря завдяки вбудованому фільтрам грубого і тонкого очищення, а також автоматичному конденсатовідвіднику
  • Невелика зайнята площа завдяки компактному розміру
  • Довгий термін служби та простота експлуатації
  • Простота обслуговування
  • Висока ефективність та надійність роботи завдяки відображенню інтервалів заміни фільтрів та картриджів
  • Скорочення регенераційного повітря завдяки можливому з’єднанню з компресором та переривчастій роботі, а також керуванню залежно від навантаження
  • Скорочення експлуатаційних витрат за рахунок адаптації часу адсорбції до фактичної витрати води
  • Повний моніторинг функцій осушення та робочого тиску завдяки датчику контролю потоку повітря регенерації
  • Керування відображається у вигляді простого тексту у текстовому дисплеї
  • Проста передача аварійних та сервісних повідомлень через інтерфейс інформаційного каналу
