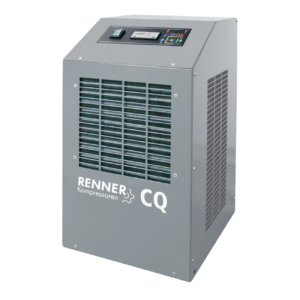

Рефрижераторний осушувач
RKT-CQ 0020-0850 AB

Оформити замовлення

Рефрижераторні осушувачі RKT-CQ 0020-0850 AB розроблені як автономні блоки та оснащені спеціально розробленим мікроконтролером для електронного керування електромагнітним клапаном конденсату, вентилятором та індикацією точки роси під тиском. Теплообмінник “повітря-повітря” разом з теплообмінником “холодоагент-повітря” забезпечує енергоефективне осушення стисненого повітря. Конденсат відводиться повністю автоматично за допомогою конденсатовідвідника з регулюванням за часом або рівнем. Пристрої працюють від мережі змінного струму 230 В і постачаються готовими до підключення та експлуатації.

Характерні особливості

null

Тривалий термін служби

null

Компактність

null

Надійність

null

Ергономічність

Рішучі завжди
отримують більше

Заповніть форму і отримайте швидку безкоштовну консультацію

Більше технічної інформації про обладнання

Модель Продуктивність Споживана потужність Втрата тиску Підключення Габарити (Д х Ш х В) Вага
м3/хв фут3/хв кВт к.с. бар дюйм мм кг
RKT-CQ 0020 AB 0,33 11,6 0,16 0,21 0,15 G3/8 360 х 410 х 645 24
RKT-CQ 0035 AB 0,58 20,5 0,18 0,24 0,06 G1/2 360 х 410 х 645 26
RKT-CQ 0050 AB 0,83 29,3 0,19 0,25 0,09 G1/2 360 х 410 х 645 27
RKT-CQ 0065 AB 1,08 38,1 0,22 0,29 0,11 G1/2 360 х 410 х 645 29
RKT-CQ 0085 AB 1,42 50,1 0,29 0,39 0,15 G1/2 360 х 410 х 645 31
RKT-CQ 0105 AB 1,75 61,8 0,31 0,42 0,40 G1/2 360 х 410 х 645 31
RKT-CQ 0125 AB 2,08 73,4 0,39 0,52 0,22 G1 360 х 410 х 645 33
RKT-CQ 0150 AB 2,50 88,3 0,40 0,54 0,28 G1 360 х 410 х 645 33
RKT-CQ 0180 AB 3,00 105,9 0,53 0,71 0,22 G11/4 480 х 660 х 870 55
RKT-CQ 0225 AB 3,75 132,4 0,71 0,95 0,23 G11/4 480 х 660 х 870 56
RKT-CQ 0300 AB 5,00 176,5 0,80 1,07 0,42 G11/4 480 х 660 х 870 57
RKT-CQ 0360 AB 6,00 211,8 0,81 1,09 0,26 G11/2 480 х 660 х 870 61
RKT-CQ 0450 AB 7,50 264,8 0,76 1,02 0,35 G11/2 480 х 660 х 870 68
RKT-CQ 0550 AB 9,17 323,7 0,79 1,06 0,16 G2 645 х 920 х 1055 116
RKT-CQ 0650 AB 10,83 382,3 0,88 1,18 0,23 G2 645 х 920 х 1055 118
RKT-CQ 0750 AB 12,50 441,3 1,35 1,81 0,26 G2 645 х 920 х 1055 121
RKT-CQ 0850 AB 14,17 500,2 1,38 1,85 0,14 G2 645 х 920 х 1055 155

Електроживлення: 230 В / 50 Гц / однофазне. Відповідно до ISO 7183 (з 1 бар абсолютного тиску та 20°C, точка роси 5°C при температурі на вході 35°C, 25°C температура навколишнього середовища та 7 бар). У осушувачі з регульованим рівнем відводу конденсату вбудований безпотенційний контакт на випадок збою у роботі осушувача.
Макс. робочий тиск 16 бар (RKT-CQ 0020 – 0105 AB) або 14 бар (RKT-CQ 0125 – 0850 AB).

Скорегована продуктивність осушувача

Скорегована продуктивність осушувача = Витрата повітря на вході / (fp x fti x fta x ftpd)

Поправочні коефіцієнти

Робочий тиск бар 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
Поправочний коефіцієнт fp 0,60 0,70 0,80 0,88 0,94 1,00 1,04 1,06 1,09 1,10 1,12 1,14 1,15 1,16 1,17



Температура на вході °C 30 35 40 45 50 55
Поправочний коефіцієнт ftі 1,17 1,00 0,88 0,75 0,58 0,48



Температура навколишнього середовища °C 25 30 35 40 45
Поправочний коефіцієнт ftа 1,00 0,97 0,94 0,87 0,78



Точка роси °C 3 5 7 10
Поправочний коефіцієнт ftpd 0,90 1,00 1,11 1,25

Переваги:

  • Невелика зайнята площа завдяки компактним розмірам.
  • Корозійна стійкість та мала вага завдяки алюмінієвим теплообмінникам.
  • Ефективне осушення завдяки двом інтегрованим системам теплообмінників.
  • Енергоефективність за рахунок попереднього охолодження або осушення у теплообміннику “повітря-повітря”.
  • Озонобезпечний холодоагент.
  • Висока керованість завдяки спеціально розробленому електронному мікроконтролеру.
  • Повністю автоматичний конденсатовідвідник з керуванням за часом або рівнем.
